RouterPi – Configuración de la red (Lan + PPPoE)

Después de instalar Raspbian lo siguiente es configurar la red con el mínimo necesario.

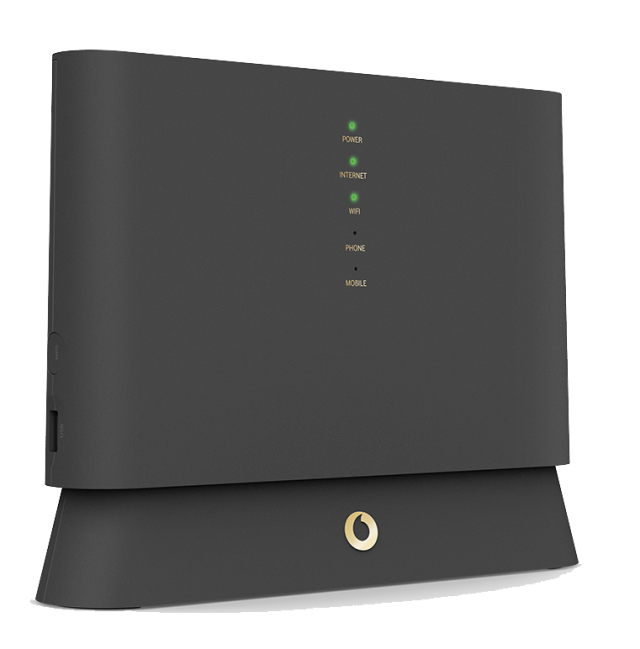

Lo primero sera recopilar los datos de configuración del router de lowi. En mi caso es el Sercomm H 500-S

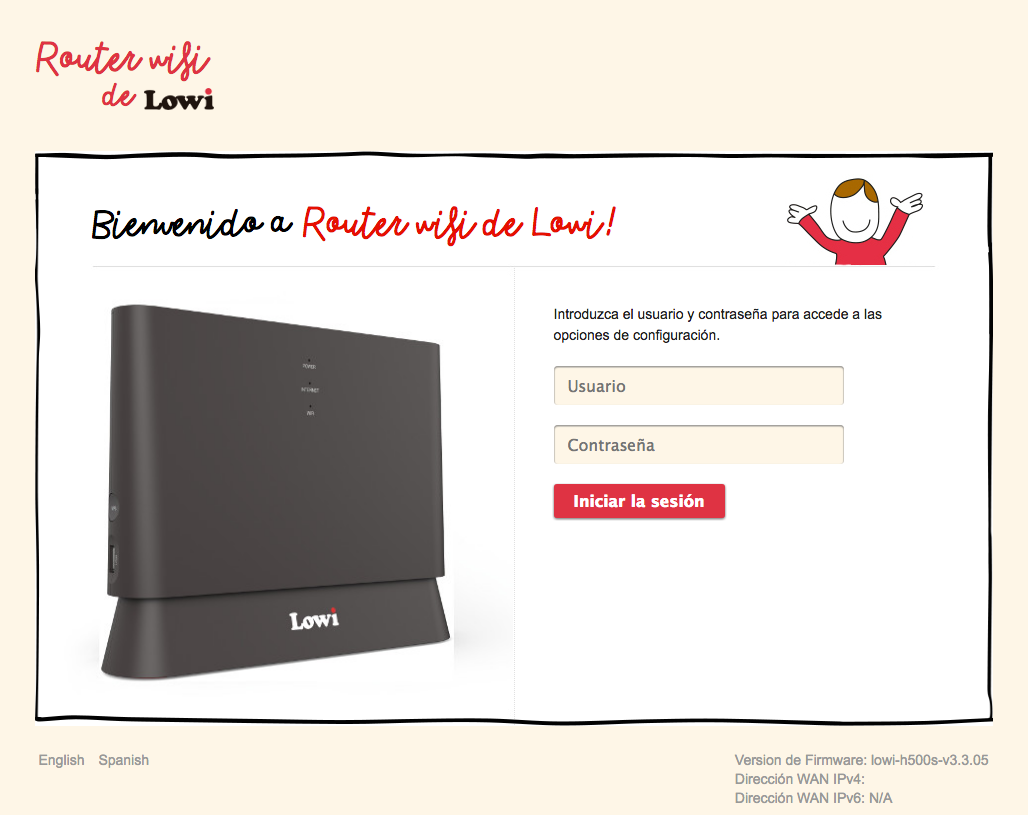

para eso entraremos en el router poniendo 192.168.0.1 en el navegador.

Datos para entrar al router :

Usuario: admin
Password: l033i-h500s

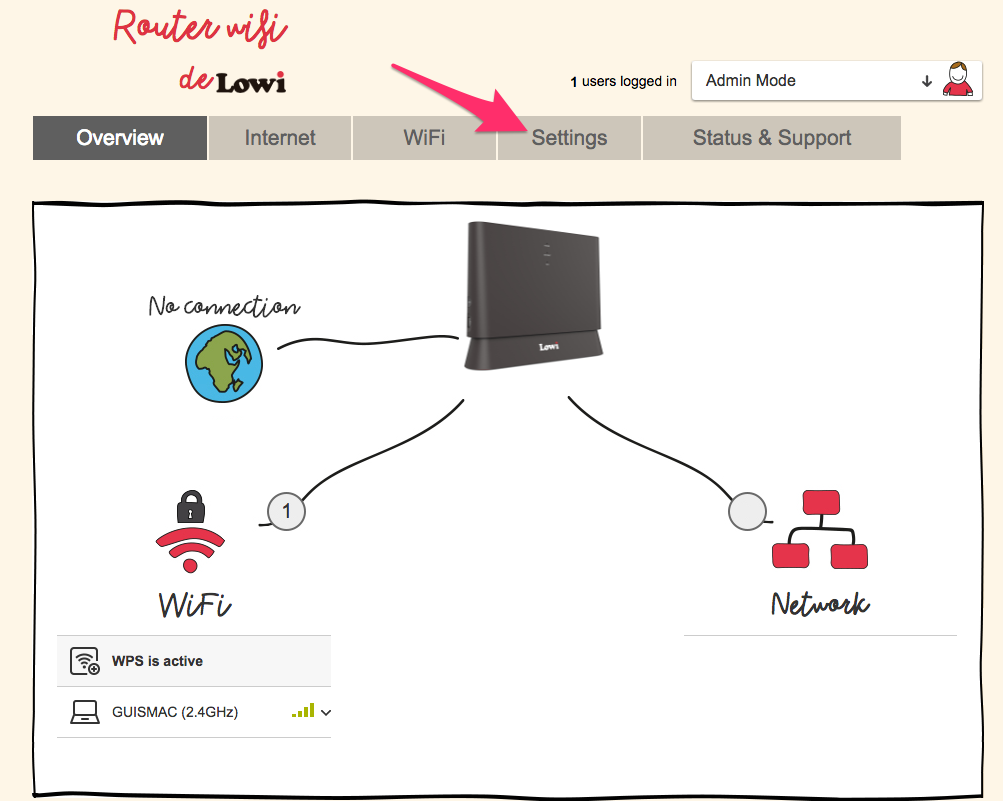

Luego seleccionamos Settings:

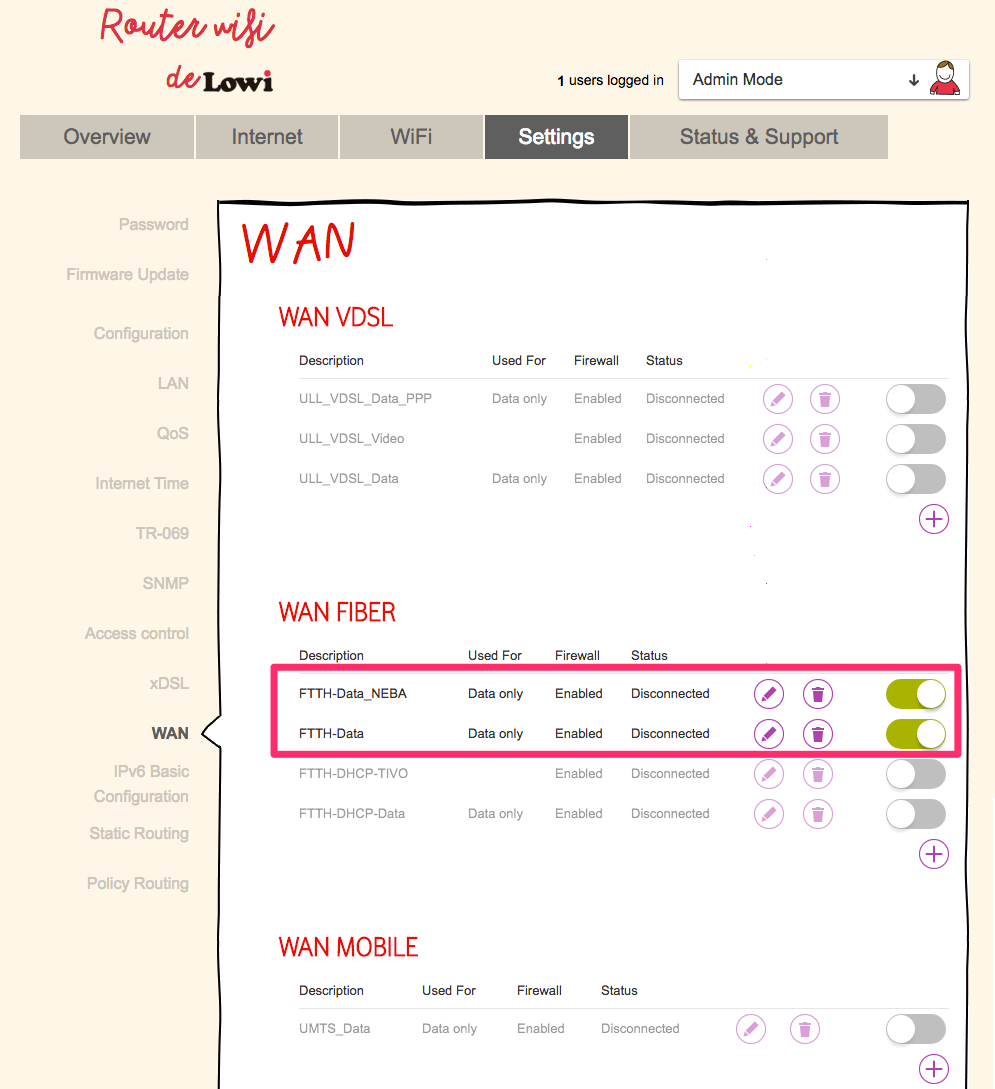

Y nos vamos a el apartado Wan y esperamos que salgan las redes disponibles. Aquí hay que tener en cuenta que puede haber mas opciones activadas en verde las que nos interesan son las que marco en el recuadro FTTH-Data_NEBA fibra a través de Movistar y FTTH-Data fibra nativa de Vodafon (por lo que tengo entendido).

Seleccionamos la que ponga en status connectect ( en la foto no sale ninguna, por que yo ya tengo montado el RouterPi y en su momento no tomé las imagenes) pulsando el lápiz para editarlo.

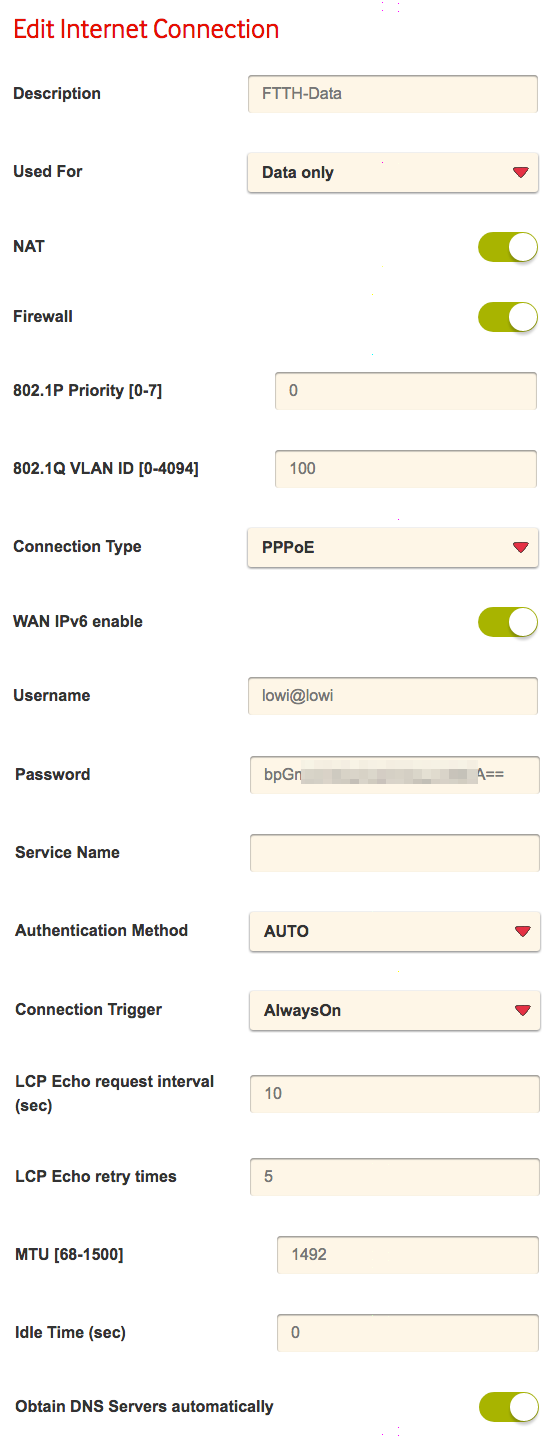

Y extraemos los datos que nos interesan:

802.1P Priority: 0
802.1Q VLand: 100
Connection Type: PPPoE
Username: lowi@lowi
Password: <el que nos ponga, no se si es generico o unico>
LCP Echo resquest interval: 10
LCP Echo retry times: 5
MTU: 1492
Idle: 0

Imagino que estos datos deben ser muy similares clientes lowi y vodafone.

Con estos datos en guardados vamos a comenzar a configurar la RaspeberryPi.

Lo primero es entrar por ssh a nuestro sistema asumiendo que la ip de nuestro Raspbian es 192.168.0.23 que no lo mostró durante el arranque en la tele

ssh pi@192.168.0.23

Usuario: pi
Contraseña: raspberry

luego  sera cambiar la contraseña del usuario pi y el nombre del equipo, recordemos que en el post anterior ya nos quedamos en la instalación y no se configuro nada . Para ello lo mas cómodo es usar el siguiente comando:

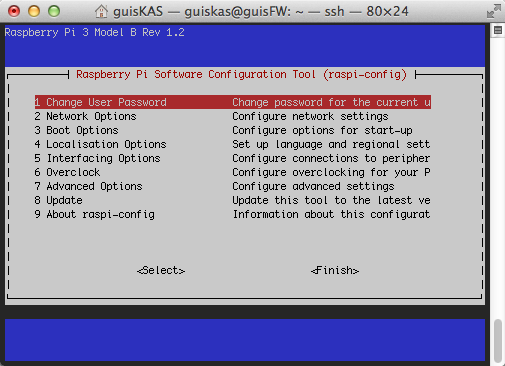

 sudo raspi-config

Nos proporciona unas configuraciones especificas para Raspberry Pi.

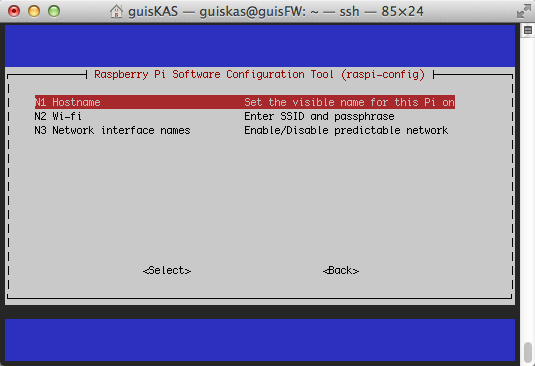

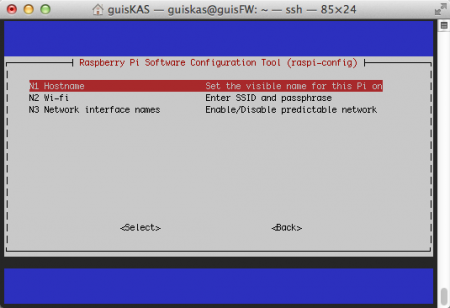

Entramos en la primera opción para cambiar la contraseña y luego en network options elegimos la primera opción para cambiar el nombre del equipo (Hostname) :

luego salimos y en el caso de que sea necesario nos pedirá reiniciar.

Si lo queremos hacer de forma manual seria de la siguiente forma :

sudo nano /etc/hostname
passwd

una vez hecho esto el siguiente paso es actualizar la distribución de Raspbian:

sudo apt-get update
sudo apt-get upgrade

Antes de que se me olvide y muy importante, ya que sin esto no funciona nada, es activar el enrutamiento ipv4 en el sistema. A mí se me olvido y me tire un día entero revisando todo y toqueteando cosas que no debía por culpa de esto:

sudo echo "1" > /proc/sys/net/ipv4/ip_forward

Lo siguiente es configurar las interfaces de red:

/etc/network/interfaces

Inicializados las interfaces eth0 y wlan0  y creamos un puente de red  br0  y le ponemos ip fija .

Anicializamos el eth1 y creamos la vlan 100 (eth1.100) y el post-up lanzamos el arranque de la conexión pppoe de lowi.

iface etho inet manual
iface wlan0 inet manual

auto br0
iface br0 inet static
	bridge_ports eth0 wlan0
		address 10.10.0.1
		netmask 255.255.255.0
		network 10.10.0.0
		broadcast 10.10.0.255
		bridge_stp off       # disable Spanning Tree Protocol
		bridge_waitport 0    # no delay before a port becomes available
		bridge_fd 0          # no forwarding delay

auto eth1
allow-hotplug eth1
iface eth1 inet manual

auto eth1.100
iface eth1.100 inet dhcp
	post-up	pon lowi
	post-down poff lowi

Ahora configuramos las contraseñas del pppoe  en CHAP y PAP:

/etc/ppp/chap-secrets

# Secrets for authentication using CHAP
# client	server	secret			IP addresses

"lowi@lowi" * "CONTRASEÑA-PPPoE"

/etc/ppp/pap-secrets

#	*	password

"lowi@lowi" * "CONTRASEÑA_PPoE"

A continuación creamos el archivo de configuración para la conexión de lowi

/etc/ppp/pers/lowi

# Minimalistic default options file for DSL/PPPoE connections

user "lowi@lowi"  #Nombre de usuario
ifname lowi  #Nombre de la interface
mtu 1492
lcp-echo-interval 10
lcp-echo-failure 5
plugin rp-pppoe.so eth1.100  #carga el plugin de pppoe sobre la eth1 con la opcion de vlan 100

noipdefault  #Asigna la ip 0.0.0.0 como ip inicial
defaultroute  #Establece la conexion como ruta por defecto
replacedefaultroute #Remplaza la ruta por defecto
hide-password  #ocultar la contraseña
noauth  ### no lo tengo muc claro
persist  #Conexion persistente

Creamos el aviso de conexión de la red.

Editamos /etc/ppp/ip-up

# This script is called with the following arguments:
#    Arg  Name                          Example
#    $1   Interface name                ppp0
#    $2   The tty                       ttyS1
#    $3   The link speed                38400
#    $4   Local IP number               12.34.56.78
#    $5   Peer  IP number               12.34.56.99
#    $6   Optional ``ipparam'' value    foo


/home/USER/telegrambot/telegram-alert.sh  "Se a conectado NOMBREDOMINIO.com a internet $4 -> $5  atraves de $1"

ya solo nos queda reiniciar el servicio:

sudo /etc/init.d/networking restart
